ZSeven-W/dsh-openpencil ↗★ 34
@zseven-w/dsh-openpencil
OpenPencil plugin for DSH with exact multi-frame previews, an interactive canvas, and managed editor workbenches.
- 包名
- @zseven-w/dsh-openpencil
- 版本
- 0.1.0-rc.1
- 许可证
- MIT
- 最近更新
- 2026年8月13日
安装
$npx -p @deepseek-ai/dsh dsh plugin --profile web add github:ZSeven-W/dsh-openpencil

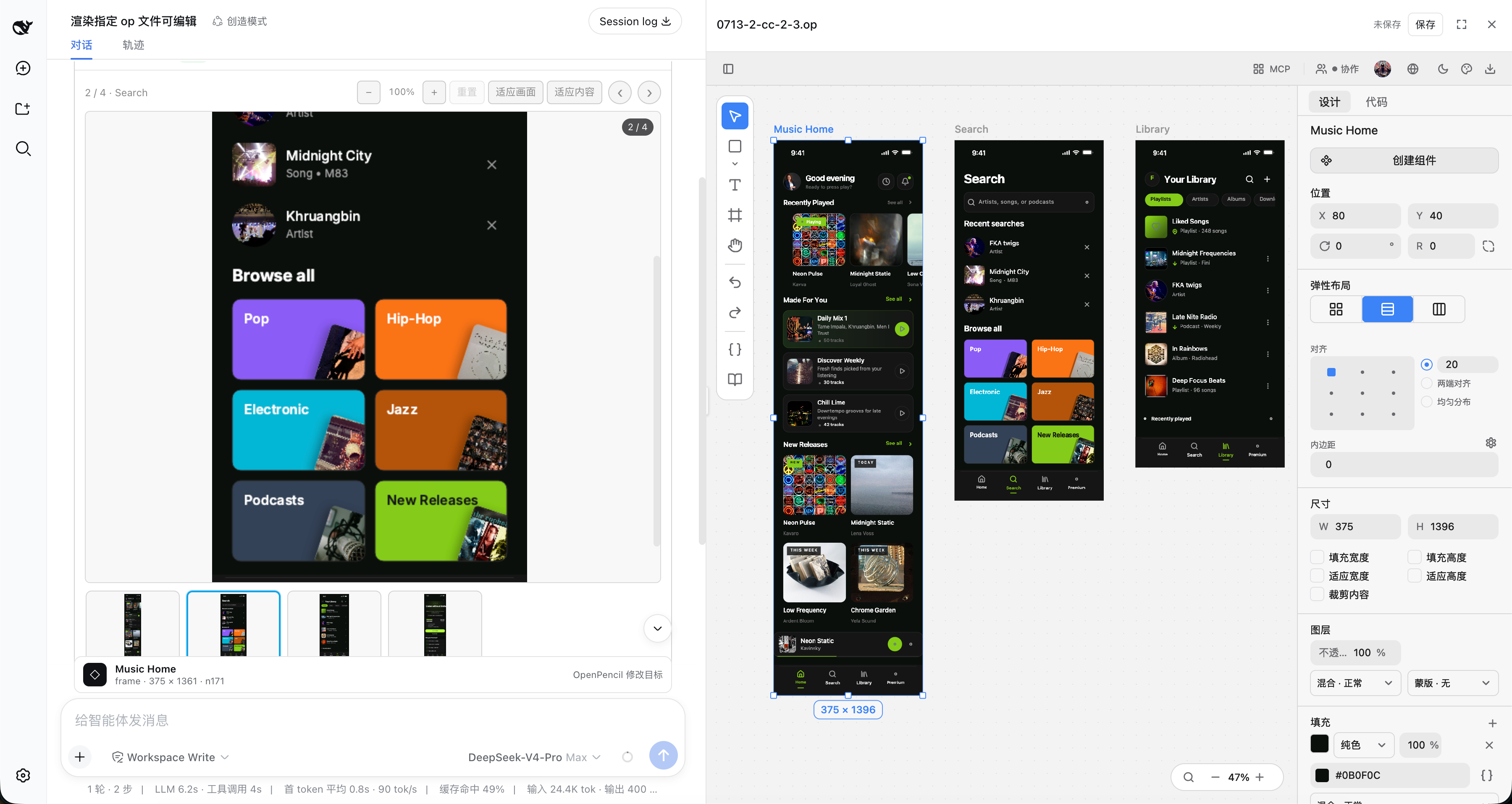

带交互式画布与托管编辑器工作台的精确多帧 .op 预览
为什么选择 DSH OpenPencil
🖼️ 精确多帧预览
已安装的 OpenPencil 无头导出器会渲染忠实于设计的预览：第一个顶层帧以大型可回放 PNG 呈现，另有一条可水平滚动的缩略图栏，支持点击选择以及多帧文档的上一个/下一个导航。
🗺️ 交互式画布
「打开交互式画布」会按需挂载只读的 OpenPencil Web SDK，支持平移、缩放与适应视图 —— 无需离开对话即可检查任意页面、嵌套节点或非活动页面。
✏️ 托管编辑器
启用 editable: true 后，编辑操作会打开托管的 OpenPencil 编辑器 —— 包含选择、图层、属性、绘图工具、撤销/重做以及明确的保存语义 —— 呈现在一个可调整大小的右侧工作台中，并支持全屏选项。
🤖 智能体原生设计工具
五个工具 —— openpencil_new、openpencil_create、openpencil_edit、openpencil_render、openpencil_selection —— 让智能体通过事务性的 batch_design 程序创建、修改和读取真实画布。
🔐 能力门控授权
图像与文档授权是经过签名、与哈希绑定的能力凭据。浏览器元数据永远不会暴露任意的宿主机路径，签名的预览/编辑器能力也永远不会进入规范的工具结果或模型上下文。
⚡ 事务性安全
只有在整个 batch_design 程序成功之后，新文档才会发布。工具绝不会覆盖已有路径，失败的批次不会留下空文件，保存采用乐观哈希与原子替换。
🌍 遵循 DSH 外观与风格
工具卡片与托管编辑器会跟随 DSH 的中文/英文语言环境以及浅色/深色主题，无需重新加载编辑会话。
🎯 一个完整的工作流
「对话中的需求 → 智能体编辑真实画布 → 实时预览与交互验证 → 持续迭代」—— 一个闭环，无需反复截图。
安装到 DSH
将公共插件安装到已认证的 DSH 预发布版本中，而无需全局安装 DSH：
npx --yes -p @deepseek-ai/dsh@0.1.0-rc.6 \
dsh plugin --profile web add @zseven-w/dsh-openpencil@latest
npx --yes -p @deepseek-ai/dsh@0.1.0-rc.6 dsh web
OpenPencil 插件是公开的，无需 npm token。如果 DSH 预发布版本本身需要 registry 身份验证，请将该凭据保存在仓库检出目录之外的用户级或临时 npm 配置中。本仓库刻意不包含任何 registry 凭据。
设计工具
| 工具 | 作用 |
|---|
openpencil_new | 根据单个事务性 batch_design 程序创建一个全新的 .op 文档，通过 DSH 的沙箱文件系统原子保存，且无需预先打开的编辑器。 |
openpencil_create | 在现有的活动画布上应用事务性 batch_design 程序来生成或重构节点。 |
openpencil_edit | 修改显式指定的节点或用户选中的单个节点。 |
openpencil_render | 创建不可变、内容寻址的 .op 快照，并渲染活动页面上的每个顶层帧 —— 可选 scale 与 editable 参数。 |
openpencil_selection | 读取实时编辑器画布中当前选中的确切节点。 |
智能体设计工作流
对于没有现有文档的自然语言请求，智能体应调用 openpencil_new，并传入新的相对于工作区的 .op 路径以及第一个完整的 batch_design 程序。该工具会在私有的托管 OpenPencil 守护进程中运行该程序，并且只有在整个批次成功后才会发布权威文档。它绝不会覆盖已有路径，失败的批次也不会留下空文件。随后智能体应调用 openpencil_render，传入返回的路径、editable: true 与 autoOpen: true，以展示图库并展开一次编辑器。回放或初始落定的历史卡片永远不会自动打开。
仅在已有的活动画布上使用 openpencil_create 与 openpencil_edit。在编辑器执行保存（Save）操作之前，它们的编辑都保持未保存状态。
渲染契约
openpencil_render 接受一个 .op 路径、可选的 scale（0 < scale <= 8，默认为 1）以及可选的 editable（默认为 false）。在精确的 OpenPencil 路径下请勿设置 width 和 height：它们描述的是运行时视口而非设计导出尺寸，且仅被保真度较低的 Jian 回退渲染器接受。
OpenPencil 二进制文件的发现按以下顺序检查：
DSH_OPENPENCIL_BINARY 或 DSH_OPENPENCIL_DESKTOP/Applications/OpenPencil.app/Contents/MacOS/openpencil-desktop~/Applications/OpenPencil.app/Contents/MacOS/openpencil-desktopPATH 上的 openpencil-desktop
Jian 回退渲染器的发现依次使用 DSH_OPENPENCIL_JIAN、已知的本地发布构建，然后是 PATH。如果精确的 OpenPencil 二进制确实不可用，Jian 可能会生成带清晰标识的 runtime-preview 回退结果。精确渲染器的失败、超时以及无效 PNG 不会静默回退。
Web 查看器资源
DSH 仅为客户端插件提供 client.js，因此 OpenPencil ESM SDK、其 WASM 以及 CanvasKit 被放置为显式的同源资源：
npm run sync:viewer-assets
同步命令默认使用同级目录下的 ../openpencil 检出。可通过 OPENPENCIL_ROOT 或 --openpencil-root 覆盖。可通过 DSH_OPENPENCIL_VIEWER_SOURCE 选择完整的预构建资源目录。可通过 DSH_OPENPENCIL_VIEWER_ASSET_DIR 覆盖运行时查找。
查看器资源仅在用户打开画布后才按需加载。如果这些资源缺失或无效，PNG 预览仍然可用，并且不会展示画布按钮。
托管编辑器
可编辑会话使用 OpenPencil 的托管 Web 宿主 —— 与 op-vscode 相同的架构。插件仅在经过授权的用户操作之后启动该宿主，将守护进程令牌保存在内存中，校验 iframe 来源与源站，并在编辑器会话结束时关闭进程。编辑器界面采用渐进式选择：若宿主声明该原生接缝，则使用原生 Tool 详情；否则使用插件带调整大小与全屏控件的右侧工作台。
如果画布处于未保存状态时 DSH 重新加载或卸载插件，宿主会保留一份不透明的本地恢复草稿，最长七天。重新打开同一来源时，会先询问是否将其恢复到活动画布中；在用户明确保存之前，恢复过程绝不会覆盖 .op 文件。
DSH_OPENPENCIL_EDITOR_BINARY 用于 op-host-web-server；DSH_OPENPENCIL_SOURCE_ROOT（或 OPENPENCIL_SOURCE_ROOT）用于 Web 打包产物与 CanvasKit 资源。
保存采用乐观源哈希、原子替换以及后继能力凭据。如果来源在编辑器之外发生了变化，插件会报告冲突而不是覆盖它。
结果元数据
模型可见的结果保持为纯 JSON。仅浏览器可见的 presentationMeta.$dshOpenPencil 携带附加的授权，包括：
image：PNG 路径、预览/下载 URL 以及真实宽高；frames：按活动页面顺序排列的每个精确渲染的顶层帧，包括其节点 id/名称/索引以及签名的 PNG URL；document：源操作路径以及不可变快照 URL、字节数与 SHA-256；viewer：在资源路由挂载时提供带版本号的 SDK/WASM/CanvasKit URL；editor：在 editable: true 获得授权时提供作用域限定的启动/刷新能力。
结果还会记录 renderer、rendererBinary、fidelity 以及任何警告。现有的仅 PNG 的 schema-v1 消息仍然可以渲染。
DSH 0.1.0-rc.6 不会为嵌套在 PTC/Code Mode 下的工具持久化浏览器展示元数据。插件会通过同源、会话绑定的端点恢复该仅 UI（UI-only）投影：浏览器仅发送 session id、call id 以及不可变文档的 SHA-256，而宿主则从持久的 DSH 会话日志中解析权威结果，并仅使用一个短暂存活的进程内标记（in-process marker）来授权近期的实时编辑。签名的预览/编辑器能力永远不会进入规范的工具结果或模型上下文。持久的历史记录可以恢复只读预览；编辑器授权仅针对最近、可信的实时结果签发。
为了限制回放范围，嵌套元数据恢复最多接受 128 个顶层帧；更大的 Code Mode 结果仍可通过其规范 JSON 回退获得。
当前限制
- 对现有画布的后续编辑需要一个已打开的托管编辑器。在用户调用其保存（Save）操作之前，更改保持未保存状态。
- 轻量级 Web SDK 画布是只读的；完整编辑使用独立的托管编辑器界面。在 DSH
0.1.0-rc.6 上，插件使用带全屏选项的可调整大小右侧工作台。
- 精确图库涵盖活动页面上的顶层帧；交互式画布仍是检查非活动页面与嵌套节点的方式。
- 渲染与快照缓存仍需要产品级的保留策略。
项目结构
dsh-openpencil/
├── src/ Plugin sources (TypeScript)
│ ├── index.ts Host plugin entry — Cordis service, tools, assets
│ ├── tool.ts / design-tools.ts / new-tool.ts Host-side design tools
│ ├── renderer.ts Exact OpenPencil renderer + Jian fallback
│ ├── editor-host.ts / editor-recovery.ts Managed editor lifecycle + drafts
│ ├── viewer-assets.ts Web SDK / WASM / CanvasKit asset staging
│ ├── mcp-client.ts OpenPencil MCP connection
│ └── client/ Browser client — React workbench, gallery, selection dock
├── lib/ Compiled output (published to npm)
├── scripts/ Build helpers — viewer asset sync, client build, host tests
├── tests/ Node test suites (client, host API, MCP, viewer assets)
├── docs/images/ Documentation screenshots
├── cordis.patch.yml DSH bundle patch that mounts the plugin
├── tsconfig.json Host / Node TypeScript config
└── tsconfig.client.json Browser client TypeScript config
构建与验证
npm run sync:viewer-assets
npm run build
npm run test:viewer-assets
npm run test:client
npm run test:host -- /absolute/path/to/design.op 375 1091
构建需要 Node 24.11 或更高版本。DSH host/client 包是目标 DSH profile 提供的对等依赖（peer dependencies）。构建工具从本地开发依赖、当前链接的 DSH 检出或已安装的 DSH 源码包中解析；DSH_SOURCE_ROOT 可以显式指定源码检出。当该环境单独配置时，lockfile 会锁定独立的公共构建工具。
对于私有 DSH 预发布版本，请将签发的 npm 凭据保存在本仓库之外（例如用户级或临时的 .npmrc 中），并直接运行所需版本：
npx --yes -p @deepseek-ai/dsh@0.1.0-rc.6 dsh web
切勿提交 .npmrc、NPM_TOKEN 或复制的 registry 凭据。本仓库默认忽略本地 npm 配置。
test:host 会执行一次真实的精确渲染，校验 PNG IHDR 几何信息与 SHA-256，通过 HTTP 验证不可变图像/文档能力，并检查查看器资源是否可被授权。预期尺寸随测试夹具而异。
生态系统
DSH OpenPencil 是 OpenPencil 的 DeepSeek Harness 插件 —— 全球首款开源、AI 原生的矢量设计工具 —— 也是 ZSeven-W 纯 Rust、AI 原生工具家族的一员。
| 项目 | 简介 |
|---|
| OpenPencil | 本插件所驱动的设计工具 —— 提示词到画布的生成、并发智能体团队、以代码为设计的 .op 文件，以及内置的 MCP 服务器。本文中的精确预览、交互式画布与托管编辑器均由 OpenPencil 本身提供支持。 |
| agent-rs | 用于交付 LLM 智能体的纯 Rust 异步运行时 —— 多提供商、端到端工具能力、结构化权限、真正的 MCP、零 unsafe。为 OpenPencil 的内置智能体运行时提供动力。 |
| jian | 纯 Rust、GPU-Skia UI 框架 —— 小部件、布局、事件与热重载集成于同一技术栈。OpenPencil 的 UI 框架，也是本插件回退渲染器的来源。 |
| Zode | 面向终端、开源、AI 原生的编程助手 —— 阅读你的代码、运行命令，并通过 MCP 驱动 OpenPencil。 |
| noema | 面向编码智能体的本地优先、非向量记忆系统 —— 以可检查文件形式提供持久记忆，可跨运行时工作。 |
| openpencil-skill | 教会 AI 智能体如何使用 op 进行设计的 LLM skill 插件 —— 本 DSH 插件的配套项目。 |
